我们在UG制图中经常会需要添加一些3D剖视图，但是UG中制图提供的定向剖、轴侧剖、半轴测剖。但是如果要做到如下图一样的剖视图就比较困难了，当然也可以完成的，就是比较复杂。下面我给大家介绍一种快捷简单的办法！
这里我们可以通过一种简单快捷的方式建立3D剖视图，可以通过PMI中的剖视图命令来建立。下面我们来看下具体怎么操作哦！
首先我们进入建模模块，然后点击小地球，把PIM调出来。
然后我们找到里面的命令【剖视图】，在截面选项中选择新建截面-进入草图-建立需要剖切的样式-确定剖切厚度-然后确定就可以了。

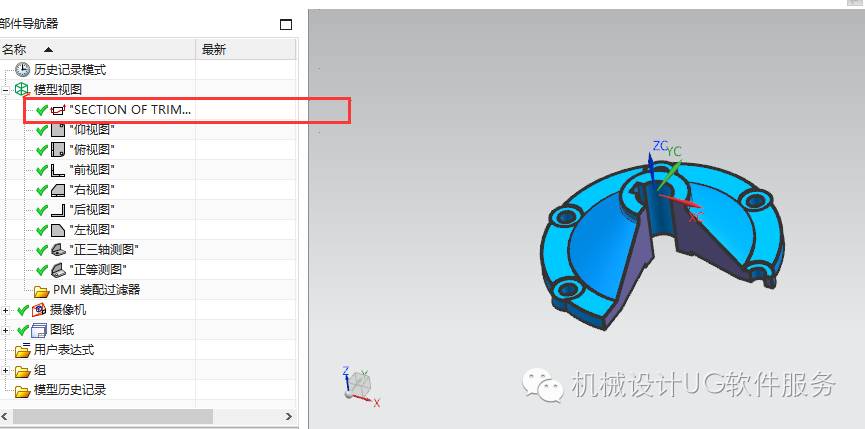

然后我们在模型视图里面可以看到我们视图里面多了一个视图，然后我们进入制图中，基本视图选择这个新的视图再去投影就可以啦。
各位都会了吗？是不是很简单！
