在UG软件中抽取实体面，片体面，实心管，空心管，模具流道的中心线常用这几个命令，记好了再也不用一个一个命令去试了！
类型1：片体平面

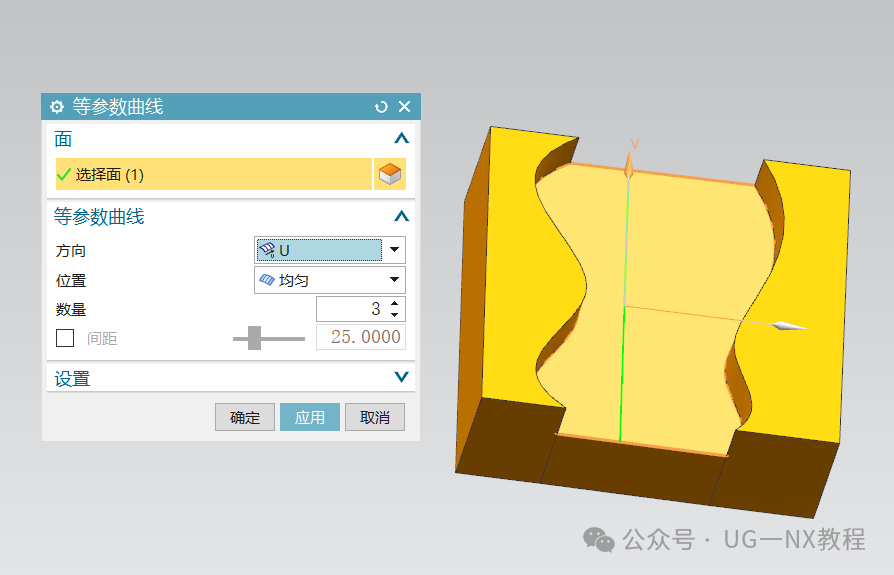

直接使用等参数曲线命令，按照UV方向生成三根线，其中中间的那根是中心线。
类型2：规则曲面

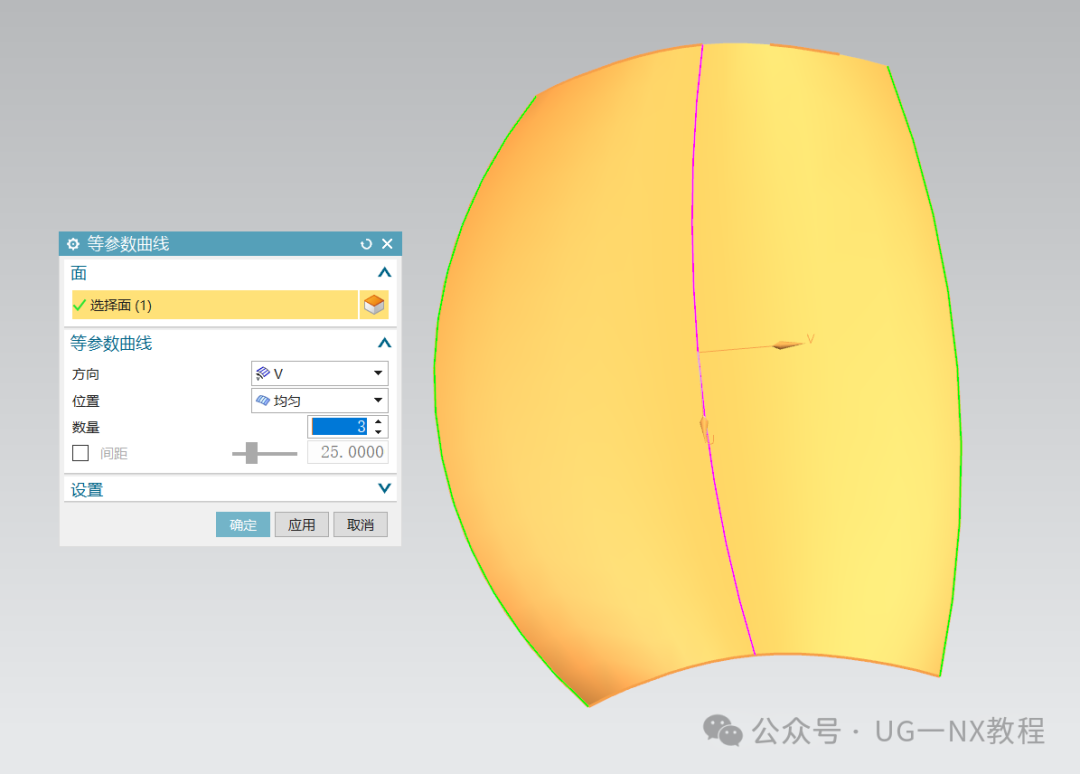

也是同样的等参数曲线命令抽取中心线，但是这个曲面不能太离谱，否则会对不上。
类型3：实体面
实体面经常会有个问题，那就是面的uv方向不对，这里它的UV方向是方形的，所以抽取出来是跟直线，这明显不对，

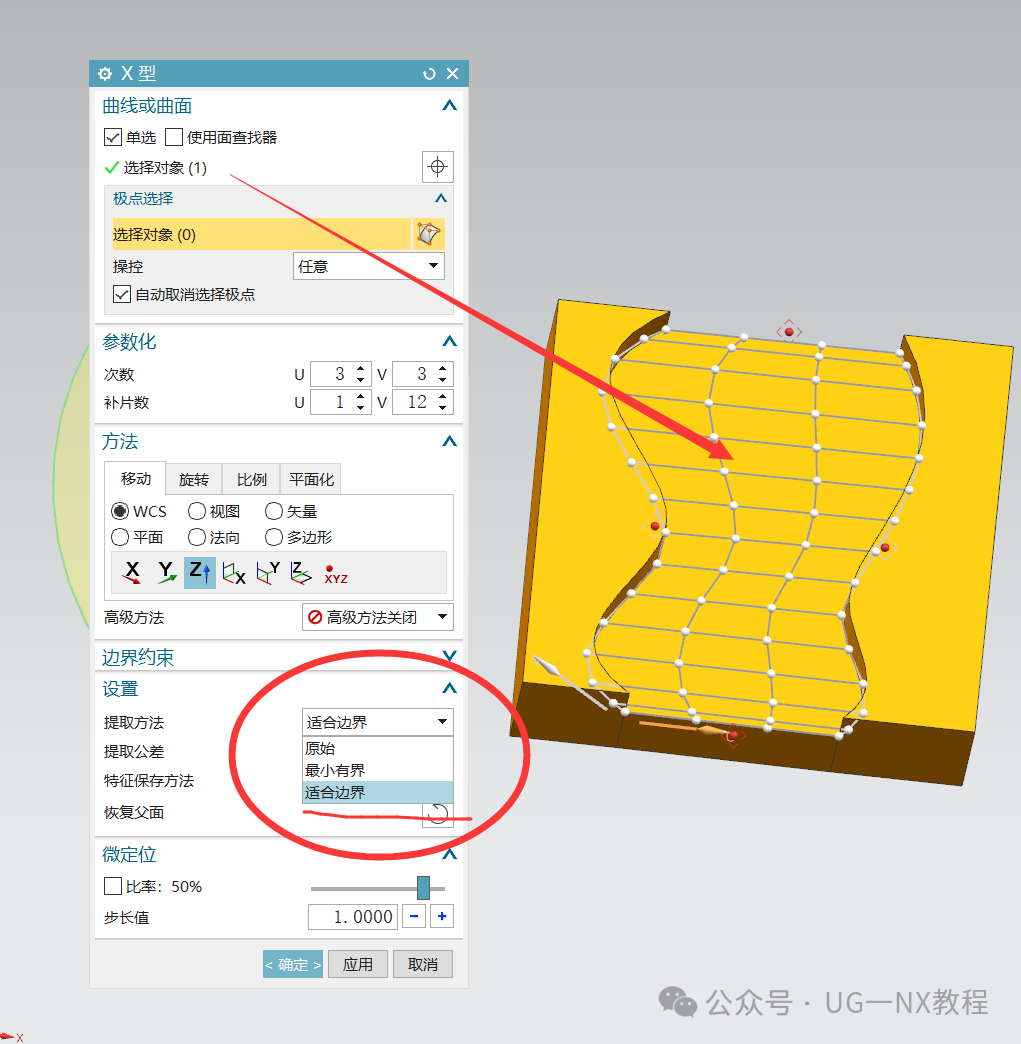

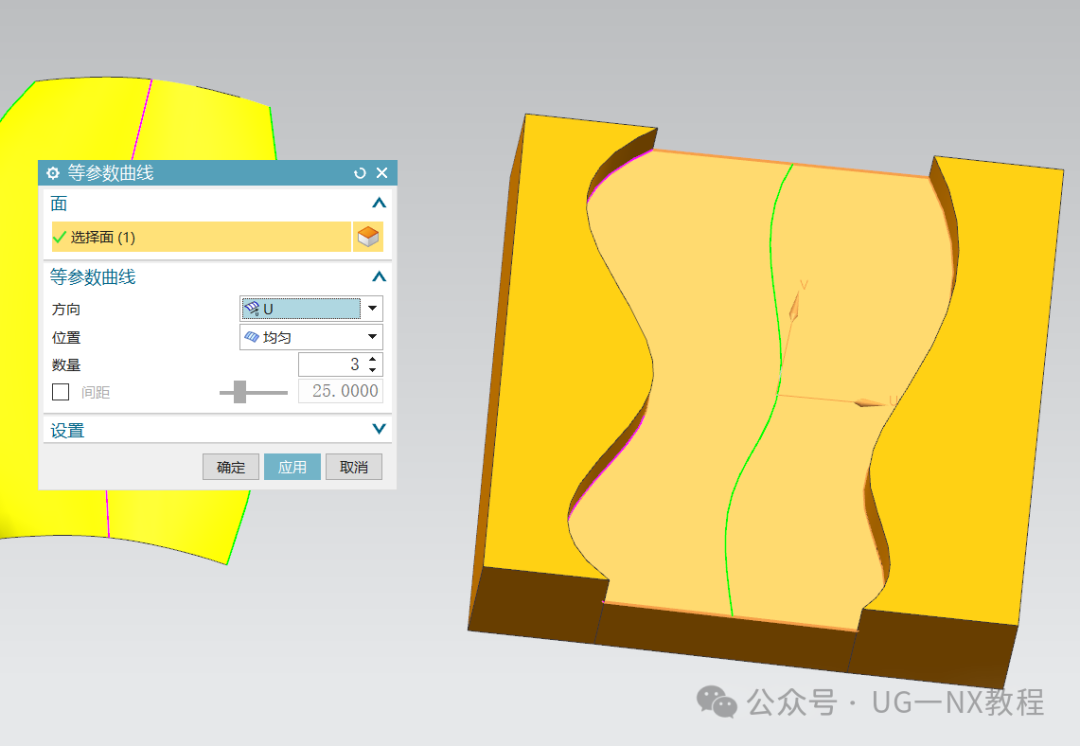

所以我们需要优化下这个面的UV方向，使用编辑曲面里面的X型命令，在提取方法里选择适合边界，自动调整面的UV方向，这样优化后，再次使用等参数曲线命令即可抽取实体面的中心线。
类型4：管道中心线

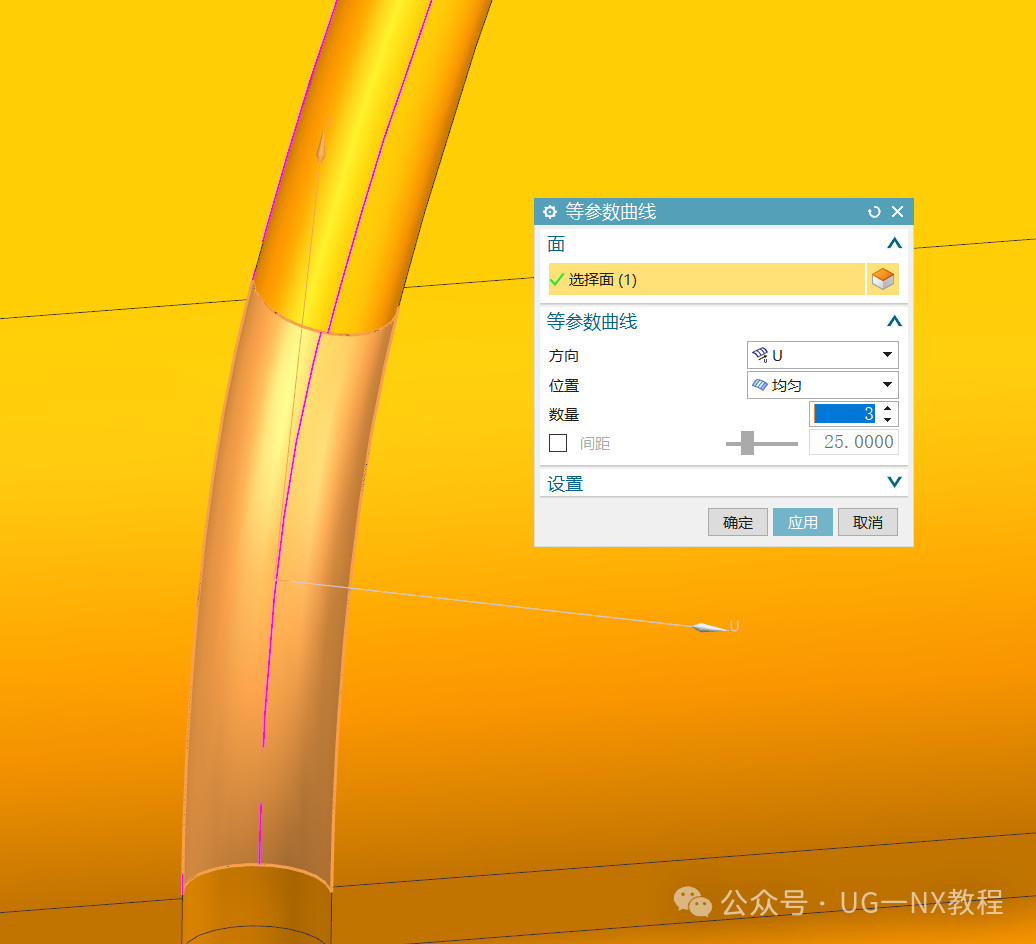

不管是实心管还是空心管，选用派生曲线里的抽取虚拟曲线命令，其中有个管道中心线，直接抽取出圆管中心线。
类型5：流道中心线
模具流道这不是完整的圆管，用抽取管道中心线的方法不好使，可以使用等参数曲线，但是流道不在同一平面，等参数曲线只能选一个面，多次抽取的等参数中心线接不上。

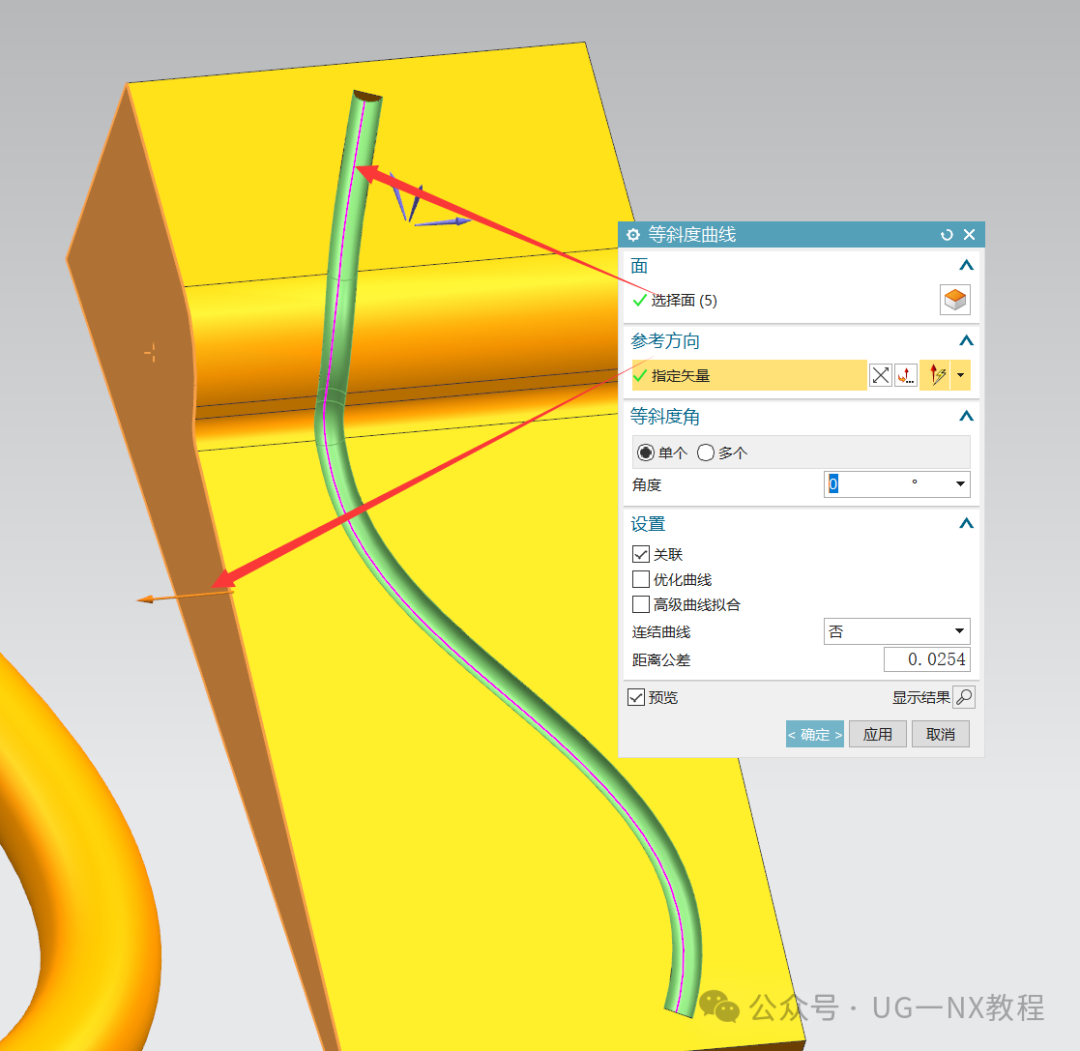

这时可以使用等斜度曲线命令，多个面也能一次性抽取出来完整的一根中心线。
