对于初学者来说，学习怎样通过2D草图进行建模可能会显得有些困难。因此，我将在下面的分享中向大家介绍一些基本的方法和技巧，希望能够帮助大家快速上手并提高建模的效率。
1.我们先通过【插入】——【在任务环境中绘制草图】，选择草图平面为自动判断，通过圆弧与直线的命令先绘制出产品的草图轮廓，如下图所示：

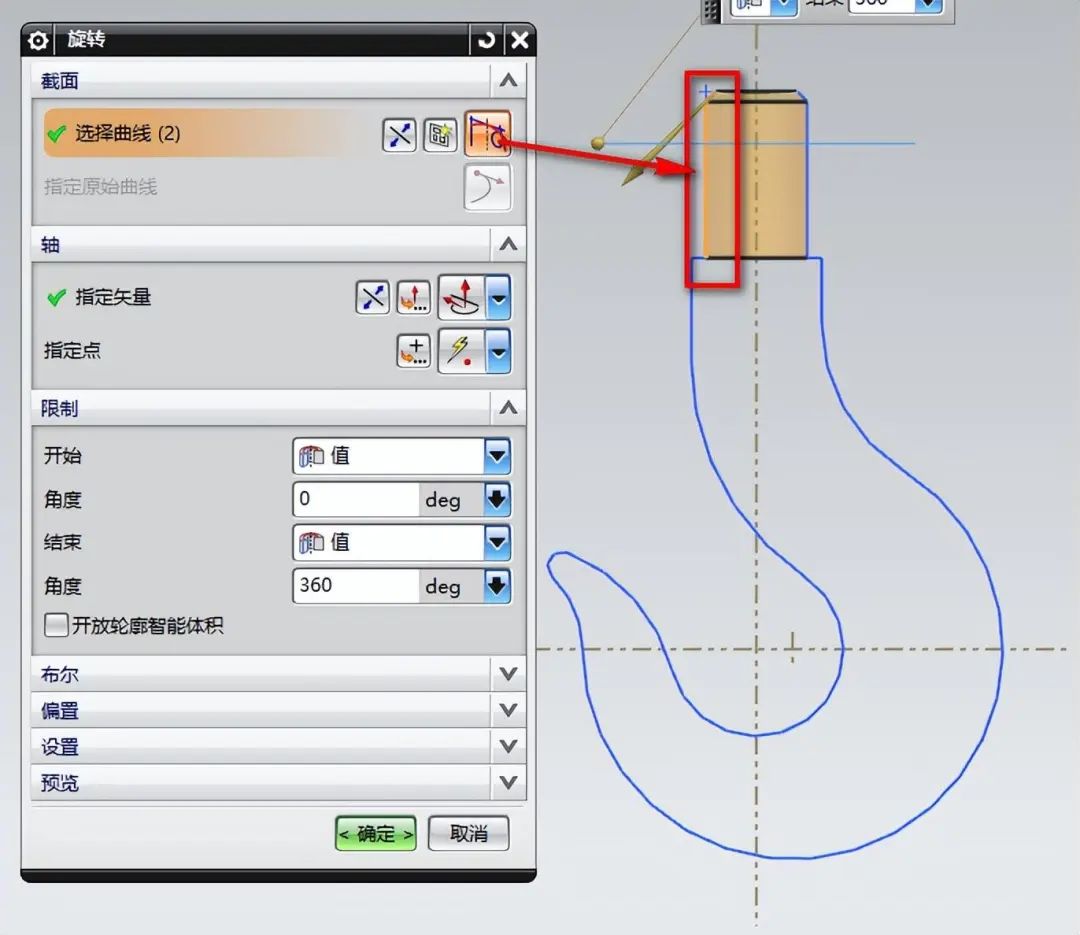

2.当草图绘制完成之后，我们在将顶部的圆柱通过【插入】——【设计特征】——【旋转】，选择箭头所指的曲线，通过中心线进行旋转，如下图所示：
3.当顶部圆柱做出实体以后，在将草图的两边进行拉伸片体，便于后续做曲面的相切，所以在选择【插入】——【设计特征】——【拉伸】，选择草图的轮廓边界进行拉伸，如下图所示：

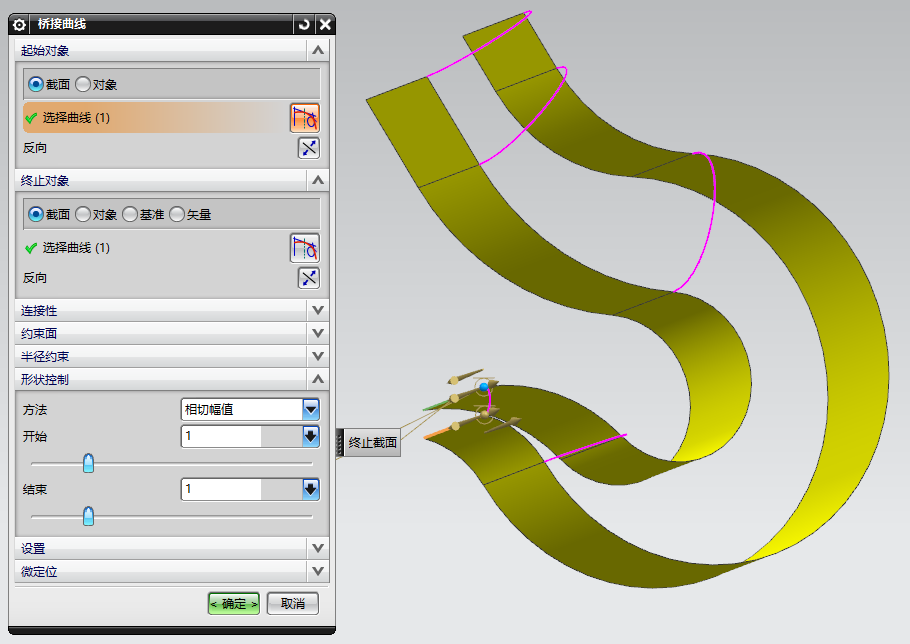

4.当草图拉伸出片体以后在通过【插入】——【派生曲线】——【桥接】，选择片体对应的竖直线即可，把所有片体的连接线进行桥接，如下图所示：

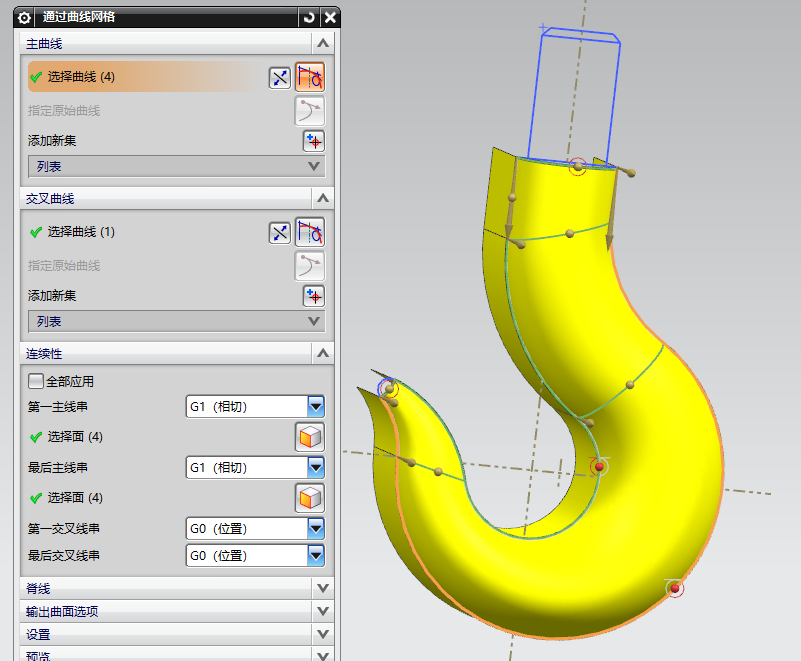

5.当桥接曲线连接完成之后，在选择【插入】——【网格曲面】——【通过曲线网格】，选择对于的主曲线与交叉曲线，并选择与片体相邻的曲面进行G1相切，如下图所示：

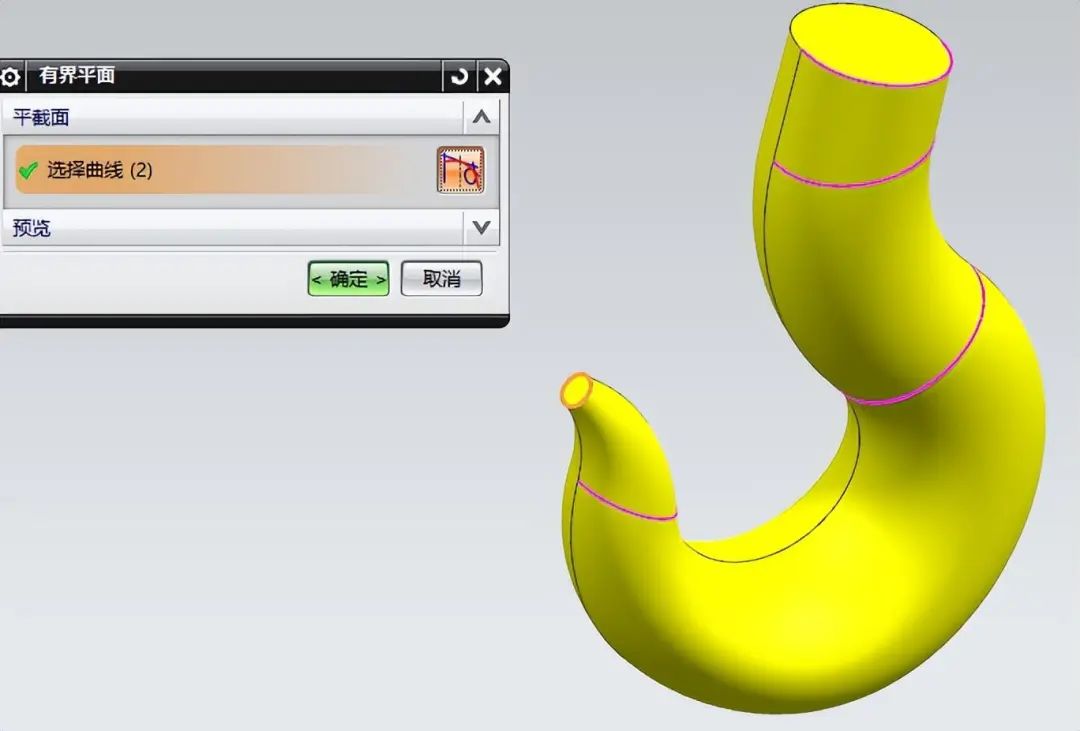

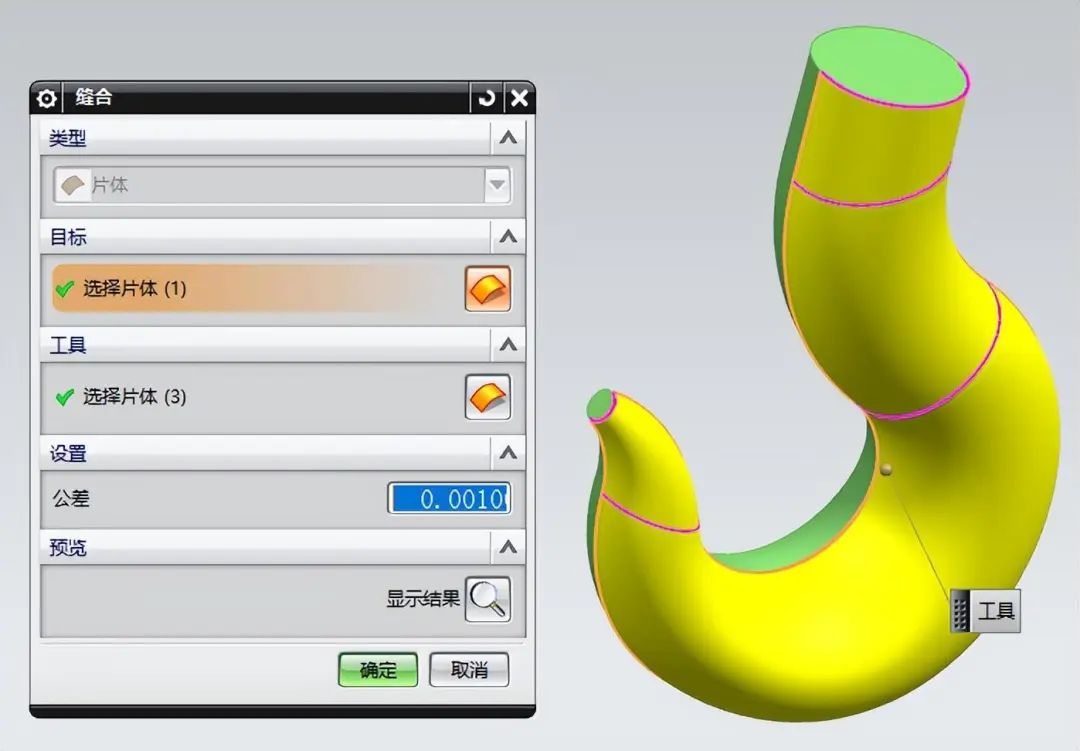

6.当网格曲面制作完成之后，在选择【插入】——【关联复制】——【镜像几何体】，将制作好的片体通过ZC轴进行镜像，当片体镜像完成之后，在选择【插入】——【曲面】——【有界平面】，将曲面的两端进行封闭，当曲面封闭以后在选择【插入】——【组合】——【缝合】，将做好的所有片体进行缝合处理，做成实体即可，如下图所示：

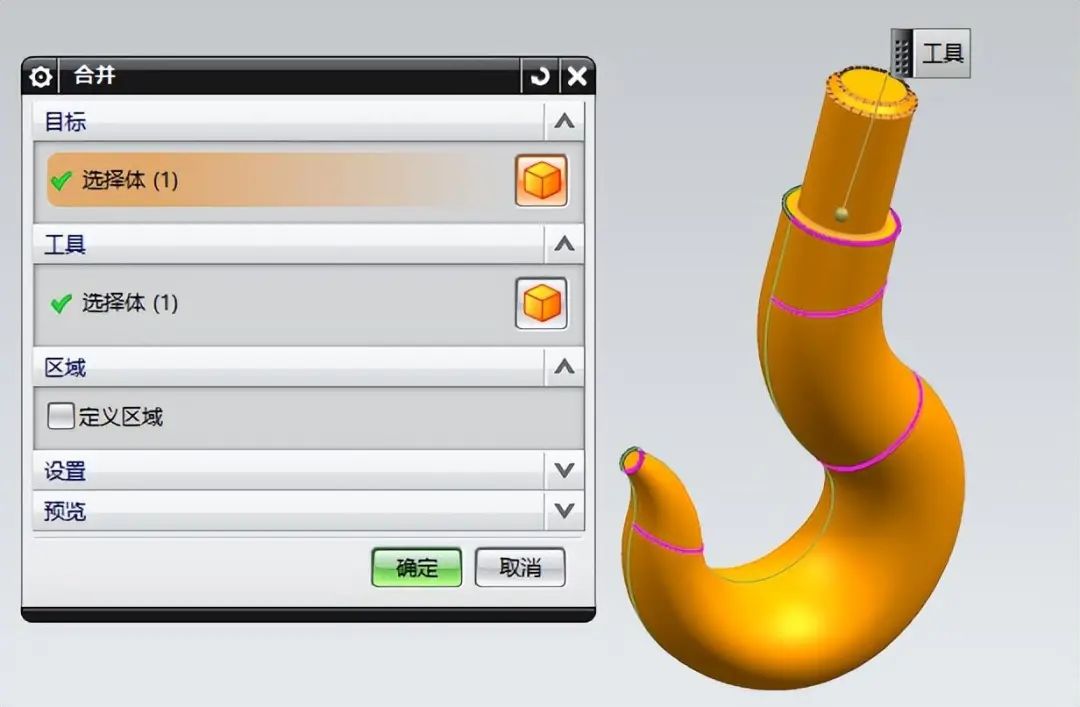

7.当片体缝合以后，在选择【插入】——【组合】——【合并】将圆柱与缝合的实体进行合并处理，如下图所示：

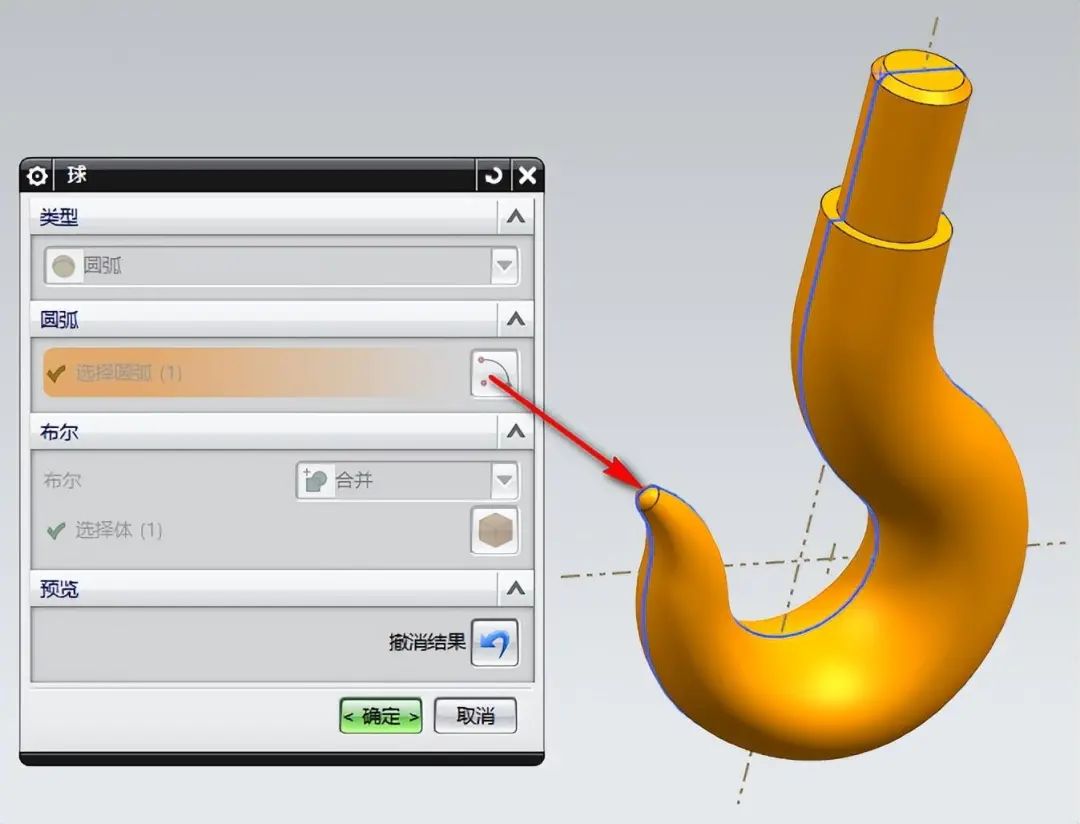

8.最后在通过【插入】——【设计特征】——【球】，选择钩子前面的圆弧制作一个球体，选择球的类型为圆弧，并在布尔当中选择合并即可，如下图所示：
总结：注意在曲线网格时需要在对应的曲线拉伸一个片体提供相切，这样的话镜像过去的片体之间就不存在尖角面的情况。
